Taraudage

Le taraudage crée un filetage interne dans un trou afin de permettre la fixation d'un élément vissé. Si le principe est simple, obtenir une jonction fiable dans la tôle ou les plastiques techniques exige de respecter plusieurs critères : choix du type de filetage, profondeur d'engagement, distances minimales entre les trous et adéquation entre l'épaisseur de matériau et la profondeur de filet. Les trous sont usinés en même temps que le profil, soit au laser, soit au routeur CNC et les filets sont faits dans une étape subséquente. Notre application filtre automatiquement les tailles de filets disponibles selon le matériau, l'épaisseur et les jeux requis par rapport aux autres éléments.

Engagement des filets

L'engagement des filets représente le pourcentage de filets d'une vis qui s'engrènent correctement avec les filets du trou taraudé. Pour garantir la résistance mécanique requise, il faut considérer les facteurs de tension et de cisaillement selon l'application. Un engagement adéquat assure que les forces sont réparties uniformément sur plusieurs filets, évitant ainsi la concentration de contraintes.

Pas de filetage et standards

Le pas de filetage indique le nombre de filets dans un espace donné. Nous supportons trois systèmes :

  • SAE : Format ½-20 (diamètre ½ po, 20 filets/pouce)
  • Métrique : Format M10-1.5 (diamètre 10 mm, 1.5 mm entre filets)
  • ANSI : Format 10-32 (taille standardisée 10, 32 filets/pouce)

Filetage grossier vs fin

Les filetages grossiers ont un pas plus large (moins de filets par pouce), tandis que les filetages fins ont un pas réduit (plus de filets). Les filetages grossiers sont plus courants et plus résistants à l'arrachement. Les filetages fins offrent un ajustement plus précis mais nécessitent une profondeur d'engagement supérieure et sont plus sensibles au grippage lors du serrage à haute vitesse.

Pour les tôles minces ou quand un taraudage direct est impraticable, utilisez un écrou à sertir (self‑clinching) ou un autre type d'insertion depuis la section quincaillerie. Les pièces taraudées peuvent présenter un léger film d'huile de coupe autour des trous. Tous les filetages sont à droite, réalisés sur toute l'épaisseur et perpendiculairement à la surface.

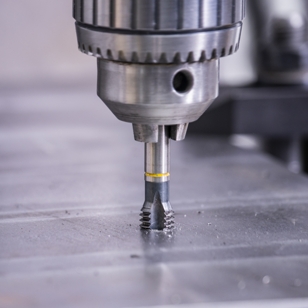

Processus de taraudage

Matériaux Compatibles

Découvrez les matériaux prenant en charge le taraudage dans notre flux de production.

Spécifications Techniques

À savoir sur le taraudage

  • Sélection automatique des tailles de tarauds selon le matériau, l'épaisseur et les jeux requis.
  • Garantit au moins 2 filets complets d'engagement.
  • Tous les filetages sont à droite, réalisés perpendiculairement, sur toute l'épaisseur.
  • Des distances minimales trou‑à‑trou et trou‑à‑bord sont exigées selon le matériau.
  • Un léger film d'huile de coupe peut être présent autour des trous taraudés.
  • Pour tôles minces, privilégier un écrou à sertir ou une insertion de quincaillerie.

Dimensions de Filetage Disponibles

Tailles de tarauds avec les diamètres de trous de perçage correspondants. Les trous sont automatiquement redimensionnés par notre application pour correspondre au taraud sélectionné.

Filetage Trou (po) Trou (mm)
4-40 0.091" 2.32
6-32 0.116" 3.00
8-32 0.138" 3.51
10-32 0.164" 4.17
1/4-20 0.209" 5.31
1/4-28 0.221" 5.62
5/16-18 0.266" 6.76
5/16-24 0.278" 7.07
3/8-16 0.323" 8.21
3/8-24 0.341" 8.67
1/2-13 0.435" 11.05
1/2-20 0.459" 11.66
M2 × 0.4 0.065" 1.66
M2.5 × 0.45 0.083" 2.11
M3 × 0.5 0.102" 2.60
M4 × 0.7 0.134" 3.41
M5 × 0.8 0.170" 4.32
M6 × 1.0 0.203" 5.16
M8 × 1.25 0.274" 6.96
M10 × 1.5 0.344" 8.74

Note: Les diamètres de trous sont optimisés pour notre service de taraudage. Pour un taraudage manuel, consultez les tableaux du fabricant de tarauds que vous utilisez.
