Fraisure (Countersinking)

Une fraisure est un logement conique à l'entrée d'un trou afin qu'une vis à tête fraisée s'assoie égal — ou très légèrement en retrait — de la surface. Si la coupe est simple, obtenir un appui propre et porteur dans la tôle ou les plastiques techniques exige des choix soignés : angle de fraisure (82° ou 90°), surdimensionnement du diamètre majeur, épaisseur résiduelle sous le cône, et distances minimales avec les éléments voisins. Les trous sont ébavurés à l'aide d'une fraise à fraisurer dédiée, avec micro-ajustement, pour éliminer bavures et vibrations. En arrière-plan, l'application présélectionne les tailles possibles selon le matériau, l'épaisseur, la vis spécifiée et la distance d'écart requise, garantissant un logement suffisamment profond pour cacher la tête tout en préservant la résistance de la pièce.

Diamètres majeur et mineur

Le diamètre mineur représente la taille du trou de perçage initial (le plus petit diamètre au fond du cône). Le diamètre majeur correspond au diamètre supérieur de la fraisure, dimensionné pour accueillir la tête de vis. Dans vos fichiers CAO, indiquez uniquement le diamètre mineur ; notre système redimensionne automatiquement le trou pour créer le logement conique approprié lors du fraisage. Le diamètre majeur doit correspondre au diamètre de la tête de vis, ou être légèrement supérieur pour garantir un appui complet.

Profondeur et angle de fraisure

La profondeur de fraisure ne doit pas excéder 60 % de l'épaisseur du matériau pour préserver l'intégrité structurelle. Cette profondeur correspond à la distance depuis la surface jusqu'au fond du cône (équivalente à la hauteur de tête pour les vis à tête fraisée). L'angle standard est de 90° pour les vis métriques et de 82° pour les vis impériales (SAE). Ces angles assurent un contact suffisant entre la tête de vis et le logement fraisuré, répartissant les efforts de serrage sur une surface adéquate.

Contraintes dimensionnelles des pièces

Pour garantir la qualité du fraisage, les pièces doivent respecter certaines dimensions spécifiques selon le type de matériau :

  • Taille minimale : Dimension mininale de la pièce contenant la fraisure
  • Taille maximale : Dimension maximale de la pièce contenant la fraisure
  • Espacement : Distance minimale entre fraisures et entre fraisure et bord selon matériau/épaisseur

La fraisure peut être réalisée sur chaque face de la pièce. Utilisez l'aperçu 3D dans notre application pour confirmer l'orientation souhaitée. Sur les pièces avec finition de peinture en poudre, l'épaisseur de revêtement (0.002"-0.005" par face) réduit légèrement le jeu, rapprochant la tête de vis du niveau de surface. Les fraisures peuvent présenter de légères marques d'usinage; le résultat est fonctionnel plutôt qu'esthétique.

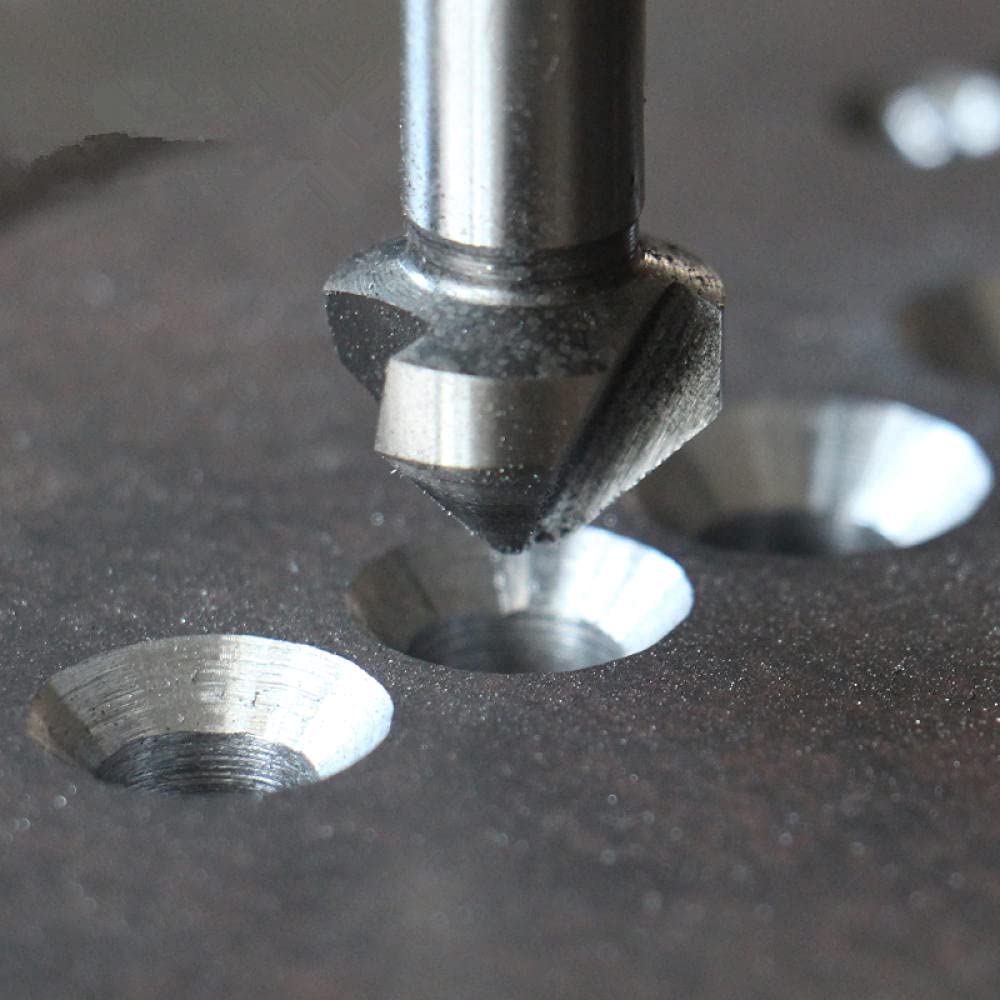

Processus de fraisure (countersinking)

Matériaux Compatibles

Découvrez les matériaux prenant en charge la fraisure dans notre flux de production.

Spécifications Techniques

À savoir sur la fraisure

  • Le chanfrein peut être réalisé de chaque côté de la pièce; confirmez la face sélectionnée dans l'aperçu 3D.
  • Angles: métrique à 90°, impérial à 82° (option 100° non offerte).
  • Les tailles proposées correspondent aux dimensions standard des vis à tête fraisée.
  • Au moins 40 % de l'épaisseur initiale est conservée sous le cône pour limiter la déformation.
  • Profondeur réglée pour que la tête de vis finisse légèrement en dessous de la surface.
  • Un léger film d'huile de coupe peut subsister autour des trous fraisurés.
  • Surface fonctionnelle plutôt que cosmétique; de fines marques d'outil sont possibles.
  • Sur pièces peintes en poudre, l'épaisseur de peinture rapproche la tête de vis du niveau de la surface.

Dimensions de Fraisure Disponibles

Tailles de fraisure avec diamètres majeur (en haut du cône), mineur (trou de perçage) et profondeur. Notre application redimensionne automatiquement les trous pour correspondre à la fraisure sélectionnée.

90° Vis à tête fraisée métrique

Vis Major Minor Profondeur
M2 × 0.4 4mm (0.157") 2.39mm (0.099") 0.74mm (0.029")
M2.5 × 0.45 5mm (0.197") 2.49mm (0.103") 1.19mm (0.047")
M3 × 0.5 6mm (0.236") 3.18mm (0.130") 1.35mm (0.053")
M4 × 0.7 8mm (0.315") 4.04mm (0.164") 1.93mm (0.076")
M5 × 0.8 10mm (0.394") 5.00mm (0.202") 2.44mm (0.096")
M6 × 1.0 12mm (0.472") 6.35mm (0.255") 2.77mm (0.109")
M8 × 1.25 16mm (0.630") 8.00mm (0.320") 3.94mm (0.155")

82° Vis à tête fraisée impériale (SAE)

Vis Major Minor Profondeur
4-40 0.255" (6.48mm) 0.130" (3.18mm) 0.072" (1.83mm)
6-32 0.307" (7.80mm) 0.164" (4.04mm) 0.082" (2.08mm)
8-32 0.359" (9.12mm) 0.193" (4.78mm) 0.095" (2.41mm)
10-24 0.411" (10.44mm) 0.199" (4.93mm) 0.122" (3.10mm)
10-32 0.411" (10.44mm) 0.199" (4.93mm) 0.122" (3.10mm)
1/4-20 0.531" (13.49mm) 0.255" (6.35mm) 0.159" (4.04mm)
1/4-28 0.531" (13.49mm) 0.255" (6.35mm) 0.159" (4.04mm)
5/16-18 0.656" (16.66mm) 0.318" (8.08mm) 0.194" (4.93mm)
5/16-24 0.656" (16.66mm) 0.318" (8.08mm) 0.194" (4.93mm)

Note: Major = diamètre supérieur du cône, Minor = diamètre du trou de perçage, Profondeur = hauteur du cône. Les dimensions sont optimisées pour notre service de fraisure. Consultez les spécifications du fabricant de vis pour des applications critiques.
